Саундлайн-ПГП Супер. Звукоизоляционная бескаркасная облицовка для тонких стен и перегородок (23 мм)

Саундлайн-ПГП Супер, панель 1200 х 600 х 23 мм, (0,72 м2/шт)

ΔRw
ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

≈ 6–10 дБ
Rw
Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на пазогребневую перегородку толщиной 100 мм

≈ 46 дБ
Толщина конструкции
23 мм
Максимальная допустимая нагрузка на конструкцию без использования закладных
35 кг/пм

Артикул:

Цена:

3 073 руб.

Количество:

шт.

Вес:

0 кг.

Страна:

Описание конструкции
Монтаж
Видео

Когда применять: Для увеличения звукоизоляции межкомнатных перегородок из пазогребневых гипсовых плит и газобетона толщиной не более 100 мм.

Ввиду "антирезонансного" принципа работы, при монтаже данных панелей не используются упругие прокладки, герметики, а узлы крепления заделываются обыкновенной шпаклевкой! Это существенно облегчает и удешевляет монтаж без потери акустической эффективности.

Отличительные особенности:

малая толщина панели - всего 23 мм
дополнительная звукоизоляция перегородки - до 10 дБ
очень простой монтаж - не требуется применение упругих прокладок и герметиков!

Рабочий диапазон: 100 - 3150 Гц

-->

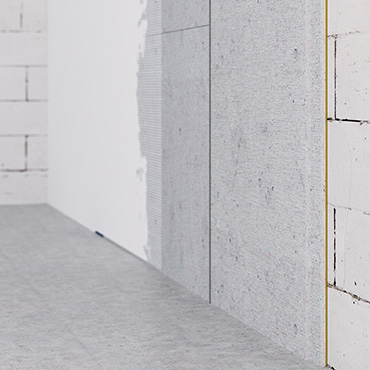

Панели Саундлайн-ПГП Супер монтируются с любой стороны тонкой перегородки толщиной 80-100 мм.
В каждой панели имеется 8 узлов для ее закрепления к поверхности. Монтаж панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне.

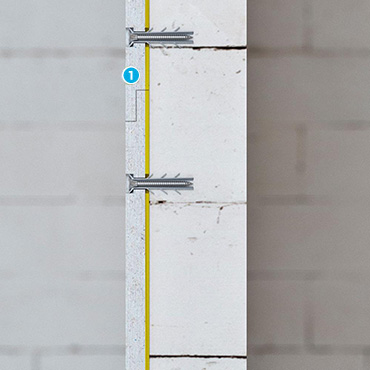

Для крепления панелей Саундлайн-ПГП Супер используются дюбель-гвозди диаметром 8мм и длиной не менее 60 мм. На стены и перегородки из гипсовых блоков панели Саундлайн-ПГП Супер допускается крепить универсальными саморезами диаметром 5-6 мм и длиной не менее 60 мм без предварительного засверливания.
Панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются панели при помощи электролобзика, слой стеклохолста обрезается острым ножом.
Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.
Если панель полностью размещается на поверхности стены - ее монтаж осуществляется только с помощью шести креплений (центральные узлы не используются). Если панель подлежит обрезке - используются все доступные узлы крепления.
